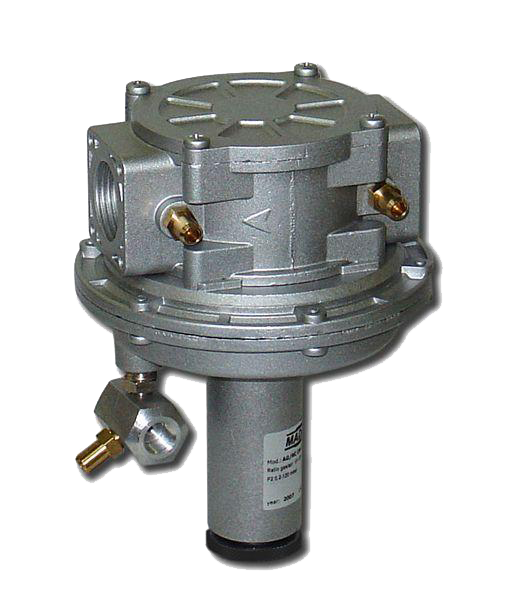

AG/RC ноль-регуляторы
Регулятор соотношения AG/RC используется в качестве устройства снабжающего газом газопоршневые установки, газомоторные установки и газогорелочные устройства. Используется как ноль-регулятор для поддержания нулевого выходного давления при изменении расхода газа, а также в качестве регулятора соотношения для смешивания газа и воздуха в определенном соотношении при помощи изменения давления и поддержания постоянного давления подачи газовоздушной смеси. Возможно настроить соотношение газа и воздуха в диапазоне от 1:1 до 1:10, так же возможна версия с комплектом соотношения от 1:1 до 10:1. В качестве рабочей среды могут использоваться природный газ, сжиженный газ, азот и другие неагрессивные сухие газы. Доступно исполнение для попутного нефтяного газа или биогаза. Регулятор AG/RC устанавливается на горизонтальном участке трубопровода пружиной вниз.
Технические данные:
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16: DN 25 ÷ DN 100 согласно ГОСТ 33259-2015 (12820-80)
Температура окружающей среды: от -15 до +60°С
Максимальное рабочее давление: 0,05 МПа
Степень фильтрации: 50 микрон
Материал: сплав алюминия
Модификация
DN
Соед-ние
P.max, МПа
Соотношение газ/воздух
AG02
15
Резьба
0.05
газ/воздух = 1/1
AG02I
15
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG02R
15
Резьба
0.05
газ/воздух = 1/1 - 1/10
AGP02
15
Резьба
0.05
газ/воздух = 1/1
AGP02R
15
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG03
20
Резьба
0.05
газ/воздух = 1/1
AG03I
20
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG03R
20
Резьба
0.05
газ/воздух = 1/1 - 1/10
AGP03
20
Резьба
0.05
газ/воздух = 1/1
AGP03R
20
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG04
25
Резьба
0.05
газ/воздух = 1/1
AG04I
25
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG04R
25
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG25
25
Фланец
0.05
газ/воздух = 1/1
AG25I
25
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG25R
25
Фланец
0.05
газ/воздух = 1/1 - 1/10
AGP04
25
Резьба
0.05
газ/воздух = 1/1
AGP04R
25
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG05
32
Резьба
0.05
газ/воздух = 1/1
AG05I
32
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG05R
32
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG32
32
Фланец
0.05
газ/воздух = 1/1
AG32I
32
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG32R
32
Фланец
0.05
газ/воздух = 1/1 - 1/10
AG06
40
Резьба
0.05
газ/воздух = 1/1
AG06I
40
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG06R
40
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG40
40
Фланец
0.05
газ/воздух = 1/1
AG40I
40
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG40R
40
Фланец
0.05
газ/воздух = 1/1 - 1/10
AG07
50
Резьба
0.05
газ/воздух = 1/1
AG07I
50
Резьба
0.05
газ/воздух = 1/1 - 10/1
AG07R
50
Резьба
0.05
газ/воздух = 1/1 - 1/10
AG50
50
Фланец
0.05
газ/воздух = 1/1
AG50I
50
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG50R
50
Фланец
0.05
газ/воздух = 1/1 - 1/10
AG08
65
Фланец
0.05
газ/воздух = 1/1
AG08I
65
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG08R
65
Фланец
0.05
газ/воздух = 1/1 - 1/10
AG09
80
Фланец
0.05
газ/воздух = 1/1
AG09I
80
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG09R
80
Фланец
0.05
газ/воздух = 1/1 - 1/10
AG10
100
Фланец
0.05
газ/воздух = 1/1
AG10I
100
Фланец
0.05
газ/воздух = 1/1 - 10/1
AG10R
100
Фланец
0.05
газ/воздух = 1/1 - 1/10
