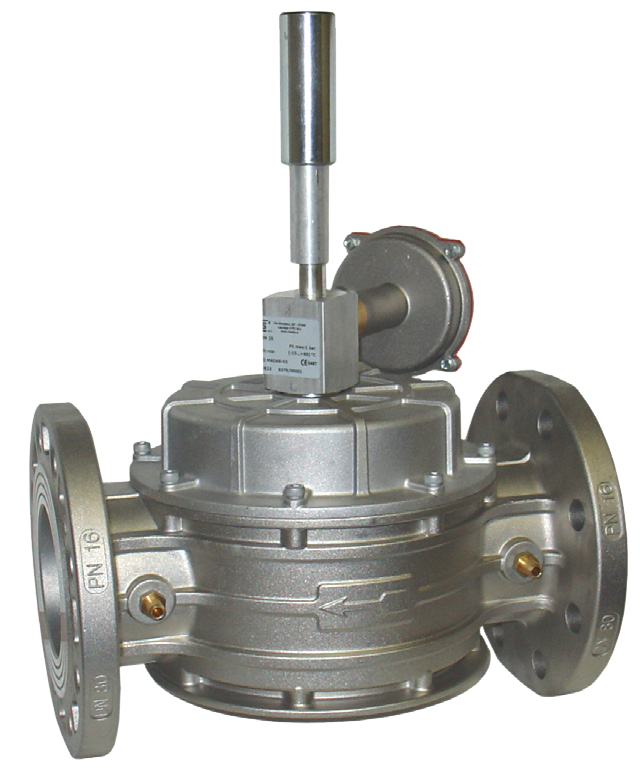

MVB/1 MAX
Клапаны предохранительно-запорные MVB/1 MAX представляют собой отдельно стоящие клапаны безопасности, основной функцией которых является перекрытие потока газа в системе в случае аварийного превышения давления в газопроводе за регулятором выше заданной настройки. После срабатывания клапана, его возврат в рабочее положение возможен только вручную после устранения причины аварийного срабатывания. Клапан возможно устанавливать, как на вертикали, так и на горизонтали. Предназначен клапан для работы в системах, работающих на сухих неагрессивных газах, как азот, метан, пропан-бутан и других, а также возможно исполнение для работы на биогазе и попутном нефтяном газе. Клапаны поставляются как в резьбовом, так и во фланцевом исполнении, на максимальное рабочее давление 1 или 6 бар.
Технические данные:
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 65 ÷ DN 150 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление: 0,1; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
Максимальная поверхностная температура: 60°С
Время закрытия: < 1 с
Материал: сплав алюминия
Модификация
DN
Соед-ние
P.max, МПа
Диапазон настройки, кПа
VB030006
20
Резьба
0.1
3.0 ... 45.0
VB030024
20
Резьба
0.6
40.0 ... 80.0
VB030029
20
Резьба
0.6
3.0 ... 45.0
VB030028 010
20
Резьба
0.6
75.0 ... 350.0
VB040006
25
Резьба
0.1
3.0 ... 45.0
VB040024
25
Резьба
0.6
40.0 ... 80.0
VB040029
25
Резьба
0.6
3.0 ... 45.0
VB040028 010
25
Резьба
0.6
75.0 ... 350.0
VB050006
32
Резьба
0.1
3.0 ... 45.0
VB050024
32
Резьба
0.6
40.0 ... 80.0
VB050029
32
Резьба
0.6
3.0 ... 45.0
VB050028 010
32
Резьба
0.6
75.0 ... 300.0
VB320006
32
Фланец
0.1
3.0 ... 45.0
VB320024
32
Фланец
0.6
40.0 ... 80.0
VB320029
32
Фланец
0.6
3.0 ... 45.0
VB0320028 010
32
Фланец
0.6
75.0 ... 300.0
VB060006
40
Резьба
0.1
3.0 ... 45.0
VB060024
40
Резьба
0.6
40.0 ... 80.0
VB060029
40
Резьба
0.6
3.0 ... 45.0
VB060028 010
40
Резьба
0.6
75.0 ... 300.0
VB400006
40
Фланец
0.1
3.0 ... 45.0
VB400024
40
Фланец
0.6
40.0 ... 80.0
VB400029
40
Фланец
0.6
3.0 ... 45.0
VB400028 010
40
Фланец
0.6
75.0 ... 300.0
VB070006
50
Резьба
0.1
3.0 ... 45.0
VB070024
50
Резьба
0.6
40.0 ... 80.0
VB070029
50
Резьба
0.6
3.0 ... 45.0
VB070028 010
50
Резьба
0.6
75.0 ... 300.0
VB500006
50
Фланец
0.1
3.0 ... 45.0
VB500029
50
Фланец
0.6
3.0 ... 45.0
VB500028 010
50
Фланец
0.6
75.0 ... 300.0
VX080006
65
Фланец
0.1
3.0 ... 45.0
VX080024
65
Фланец
0.6
20.0 ... 75.0
VX080029
65
Фланец
0.6
3.0 ... 45.0
VX080028 010
65
Фланец
0.6
75.0 ... 350.0
VX090006
80
Фланец
0.1
3.0 ... 45.2
VX090024
80
Фланец
0.6
20.0 ... 75.0
VX090029
80
Фланец
0.6
3.0 ... 45.0
VX090028 010
80
Фланец
0.6
75.0 ... 350.0
VX100006
100
Фланец
0.1
3.0 ... 45.0
VX100024
100
Фланец
0.6
20.0 ... 75.0
VX100029
100
Фланец
0.6
3.0 ... 45.0
VX100028 010
100
Фланец
0.6
75.0 ... 350.0
VX110006
125
Фланец
0.1
3.0 ... 45.0
VX110024
125
Фланец
0.6
40.0 ... 80.0
VX110029
125
Фланец
0.6
3.0 ... 45.0
VX110028 010
125
Фланец
0.6
75.0 ... 300.0
VX120006
150
Фланец
0.1
3.0 ... 45.5
VX120024
150
Фланец
0.6
40.0 ... 80.0
VX120029
150
Фланец
0.6
3.0 ... 45.0
VX120028 010
150
Фланец
0.6
75.0 ... 300.0
